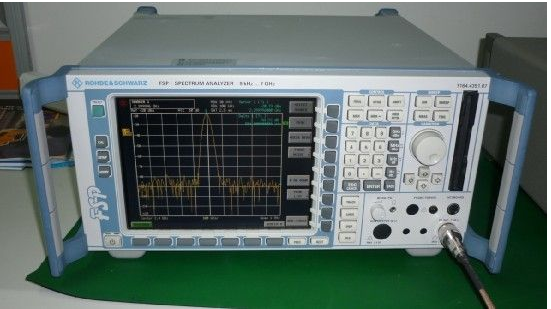

頻譜分析儀作為射頻領域中最基本、最常用的儀器，其基本概念和應用一直是人們所不熟悉的。
頻譜分析儀作為射頻領域中最基本、最常用的儀器，其基本概念和應用一直是人們所不熟悉的。
市面上常見的示波器都具有頻譜顯示功能，主要采用傅立葉變換（FFT）對時域和頻域進行變換，但示波器的FFT在射頻測試中的應用與頻譜分析儀有何區別？
1.適用于不同類型的信號：示波器主要用于觀察信號的時域特性（即電壓隨時間的變換特性）。它們主要用于基帶信號分析（正弦波、方波、比特流等未調制信號），而頻譜分析儀主要用于射頻信號（特別是具有調制的復雜信號或多頻信號），這樣的信號在時間軸上幾乎看不到任何規律）的分析。雖然示波器也可以通過FFT從頻域角度顯示信號，但其性能指標一般不足以分析射頻、調制信號。
2.測量帶寬不同：示波器的設計主要用于觀察基帶信號，所以一般來說帶寬不是很寬，最常見的是幾十到幾百兆赫。當然，隨著數字電路技術的飛速發展，基帶信號的傳輸速率也在迅速提高。因此，一些高端示波器可以達到千兆赫量級。頻譜分析儀主要用于分析載波和調制的射頻信號，所以頻譜分析儀的頻率范圍通常要寬得多
3.不同的測量內容：示波器觀察電壓隨時間的變化，所以通常會看到正弦波、方波、位流等，重點關注電壓、周期、上升沿、下降沿、過沖、毛刺等特性，以及多路信號的時序。頻譜分析儀查看功率、頻率、失真（諧波和互調產物）、調制后的帶寬、對相鄰信道的泄漏、噪聲測試，以及對復雜調制信號（調制、IQ星座、調制誤差等）的深入分析
4.不同的靈敏度：示波器觀察基帶信號并通過傳導連接。信號振幅通常很強，在幾伏、幾十伏或百分之幾伏（功率為毫瓦級）。然而，頻譜分析儀往往需要測量發射信號或從空中接收到的射頻信號的頻譜，而功率往往比1毫瓦低幾個甚至幾十個功率，也就是幾微伏甚至更少。
5.不同的動態范圍：所謂動態范圍是指同時觀察大信號和小信號的能力。當示波器觀察到主信號標度為伏特級的信號時，可以方便地觀察到零伏特或零伏特的微小信號或波動。也就是說，分辨率是電壓的十分之幾（功率的十分之幾）。頻譜分析儀同時觀測到的小信號可以是大信號功率的百萬分之一、百萬分之一、十億分之一。在射頻測量領域，往往需要如此大的動態范圍。
1.專注于射頻設備和射頻信號測試（載波和調制信號），如測試射頻收發器
2.檢查寬帶未知信號，如空氣信號的組成、各種射頻干擾、電子產品的EMC測試等
3.同時注意大信號和小信號，如發射機信號的失真、互調和雜波。
4.注意毫伏級以下的微弱小信號，如印刷電路板上的信號之間的耦合，電源和時鐘上的寄生雜波等。
前三種應用是頻譜分析儀的典型應用，而第四種應用是工程師不熟悉的，這往往是電路設計工程師最頭疼的問題。很多時候，工程師在研發后期發現整機有問題，只有在進行故障診斷和調試時才會考慮。
